1、簡介

       UⅡ型散熱排管為銅管螺旋繞制肋片的熱交換設備。

2、結構特點

       UⅡ型散熱排管為半回路（一排）或雙回路（二排）的空氣熱交換器，可加熱或冷卻空氣。其肋片管繞制完畢后，需進行表面浸鍍錫合金，以使肋片與管子接觸緊密堅固，達到美觀防腐的作用，結構特性見下表。

3、型號規格及示例說明

       （1）型號規格

       UⅡ型散熱排管的型號規格由拼音字母和數字組合而成。

       U-表示盤管型式。

       一組數字表示管排數及肋片片距的種類；二組表示數字表面管子的根數；三組數字表示管長（以英寸表示）。

       （二）示例說明

       U-2R-18-42即表示UⅡ型散熱排管，2排3.2mm片距，表面根數18根。表面管長1.06mm（42英寸）。

4、適用范圍

       工質熱源為蒸氣或高溫水，冷源為低溫水或鹽水。工作壓力為1.4Mpa，溫度為232℃。

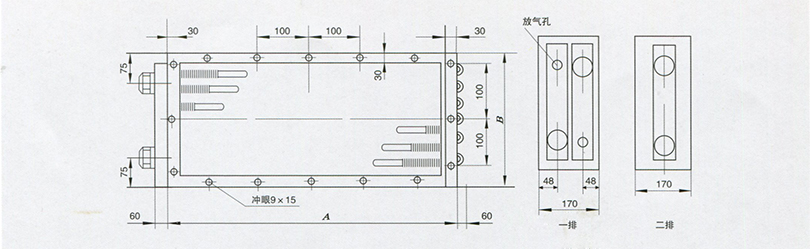

UⅡ型散熱排管外形尺寸：
